核心摘要 (TL;DR)
随着AI算力需求的指数级爆发，传统有机基板已逼近物理极限。凭借低热膨胀系数、极佳的平整度和低介电损耗，玻璃基板正成为下一代半导体先进封装的“超级底盘”。2026年被业界视为玻璃基板的“商业化量产元年”，全球科技巨头正加速跑马圈地，中国产业链也迎来了“弯道超车”的历史性机遇。

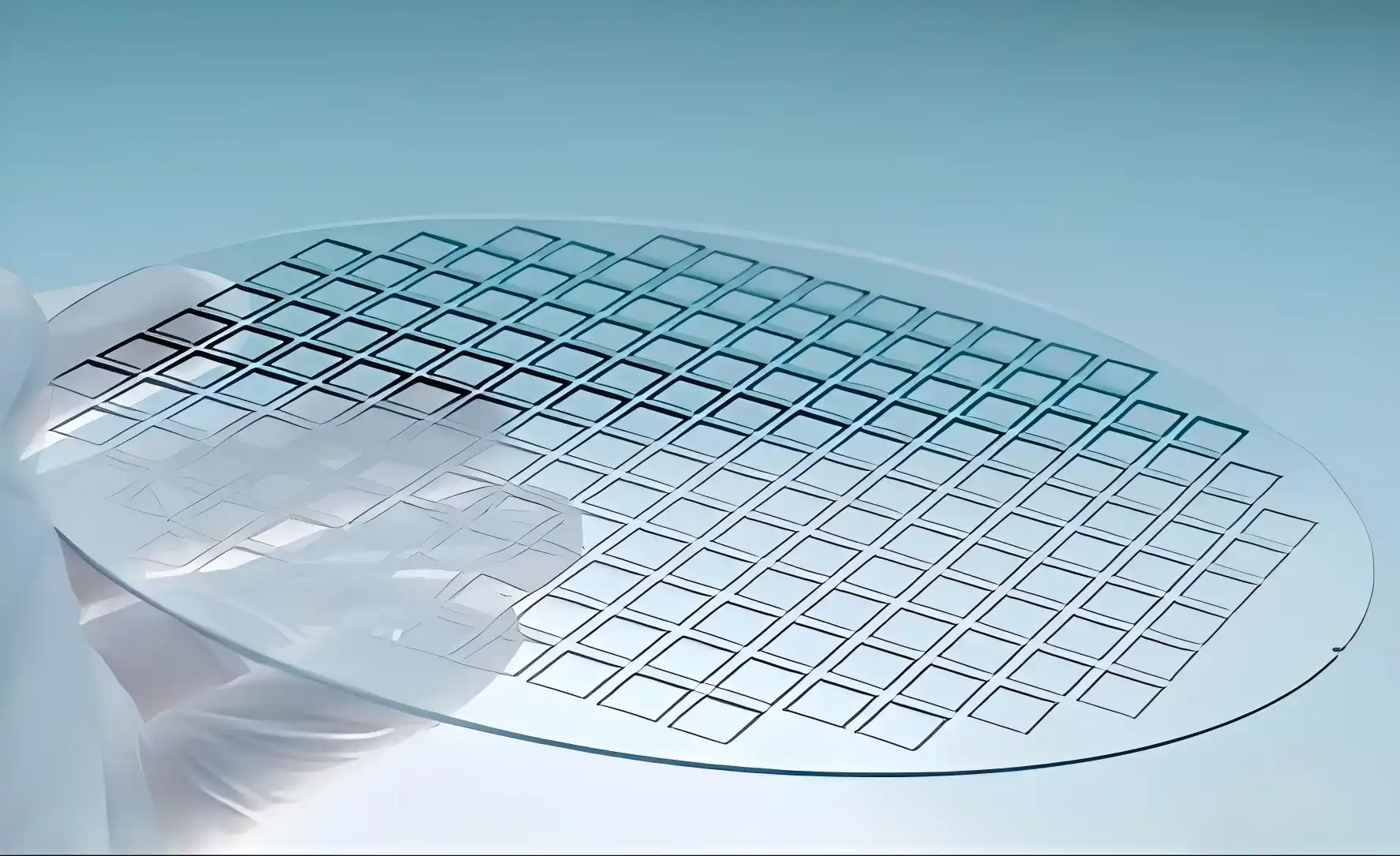

为什么是玻璃基板？突破物理极限的三大优势
随着生成式AI和高性能计算（HPC）的爆发，单纯依靠缩小晶体管尺寸来提升芯片性能已愈发困难。当AI芯片单封装功耗达到700-1000W时，传统的有机基板（如ABF）在散热、翘曲和信号损耗上暴露出致命短板。玻璃基板的跨界入局，精准击中了这三大痛点：
解决大尺寸封装“翘曲”难题 ：玻璃的热膨胀系数（CTE）可精准控制在3ppm/℃左右，与硅芯片高度一致。在高温封装和热循环过程中，其翘曲度较传统有机基板减少70%以上，有效避免了芯片开裂和互连失效。
突破高频信号传输瓶颈：作为绝缘体，玻璃在高频场景下的信号传输损耗比有机材料低2-3个数量级。这完美适配了AI芯片和CPO（光电共封装）对高速、低延迟数据传输的严苛要求。
支持超高密度互连：玻璃基板表面极其平整，支持微米级超精细布线。结合TGV（玻璃通孔）技术，其通孔密度可达传统硅基板的10倍，大幅提升了芯片的I/O互连密度。
全球竞速：2026年迎来商业化量产元年
当前，全球玻璃基板市场呈现出“国际巨头领跑，国内企业加速突围”的竞争态势。2026年，各大厂商正加速将技术转化为产能：
国际巨头：加速量产布局
英特尔 (Intel)：正改造其新墨西哥州工厂，打造全球首个玻璃基板量产基地，计划于2026-2027年实现规模化量产。
台积电 (TSMC)：推出CoPoS（面板级封装）技术，首条试验产线已于2026年启动，目标在2028年实现规模化量产。
三星 & SK海力士：采取垂直整合策略，通过成立合资公司保障核心材料供应，并计划在未来一两年内实现量产。
中国力量：点状突破与全面追赶
面对高端材料的“卡脖子”风险，中国半导体及面板企业正依托庞大的本土市场需求，加速实现国产替代：
面板巨头跨界：京东方、TCL科技等显示龙头企业，凭借在大面积玻璃精密加工领域的深厚积累，正快速切入半导体封装赛道，并与康宁等国际巨头达成战略合作。
专业厂商技术领跑：以沃格光电为代表的国内企业，已在TGV全制程上取得突破，核心技术指标与国际巨头基本持平。
设备与材料端蓄力：大族激光、帝尔激光等企业在TGV激光钻孔设备上实现出货；凯盛科技、彩虹股份等在上游特种玻璃原片上持续发力，逐步打破海外垄断。
三大黄金赛道：解锁千亿级增量市场
玻璃基板的应用边界正在被彻底打破，从单一的显示载体跃升为泛半导体的核心材料，主要聚焦以下三大高增长赛道：
1. AI芯片先进封装
作为下一代AI加速器和服务器芯片的理想载板，解决高算力、高功耗带来的散热与互连难题。预计2026-2030年，该领域市场年均复合增速将超过40%。
2.CPO（光电共封装）
玻璃的光学透明性和低损耗特性，使其成为光波导与电互连集成的最佳衬底。随着1.6T/3.2T光模块需求的爆发，CPO玻璃基板将成为数据中心的新刚需。
3.Micro LED与6G射频
在Micro LED巨量转移中，玻璃基板的高平整度可大幅提升转移良率；在6G射频领域，玻璃基板可作为高性能无源器件（IPD）的集成载体，降低信号插入损耗。
结语：跨越良率鸿沟，迎接算力新纪元
根据多家权威机构预测，全球半导体玻璃基板市场正处于爆发前夜。到2030年，随着良率的提升和成本的下降，市场规模有望突破百亿美元大关。
尽管前景广阔，但玻璃基板目前仍面临“脆性大易碎裂”和“TGV良率偏低”两大痛点。未来3-5年，行业的核心竞争将聚焦于良率爬坡与降本增效。谁能率先将良率提升至90%以上，并打通上下游生态，谁就能在这场万亿级的材料革命中占据主导地位。
